Modernisierung Unterverteilung
Wer kennt es nicht? Die Unterverteilung oder der Hausanschluss sind in die Jahre gekommen. Oft entsprechen die alten Verteiler nicht mehr den aktuellen Anforderungen und müssen modernisiert oder komplett erneuert werden.
Hier ein Beispiel von einem klassischen Alt / Neu Projekt

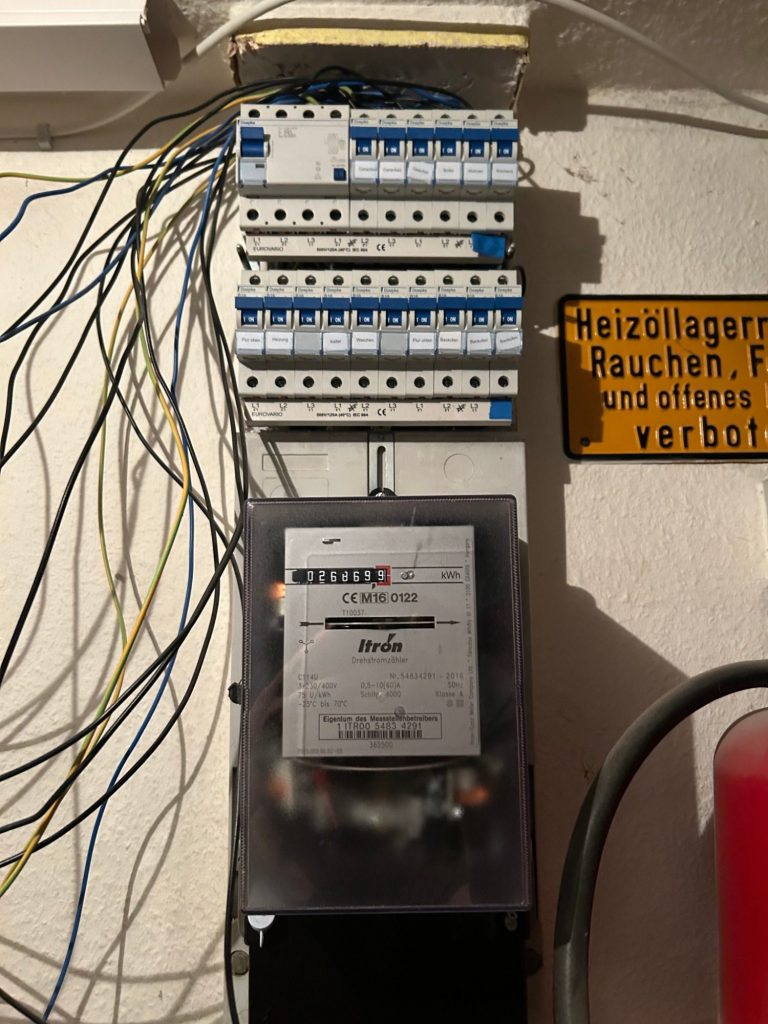

Alte Verteilung
Eine alte Verteilung aus den 70-ern, immerhin schon mit einem nachgerüsteten 40A FI Schalter, dieser wurde hinter 63A NH Sicherungen verbaut. Die Anzahl der LS Schalter hinter dem FI widerspricht jeder Norm,

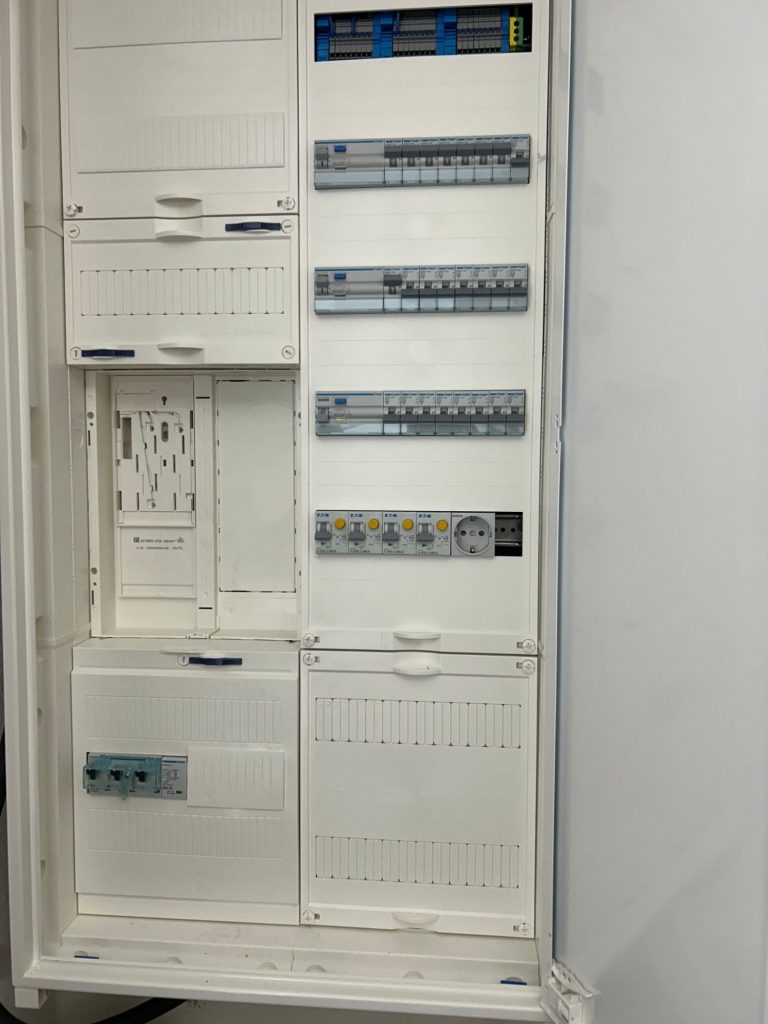

Neue Verteilung
Ausreichend abgesichert, mit SLS, Überspannungsschutz sowie 63A FI Schaltern wurde die Anzahl der LS Schalter erhöht und eine moderne Unterverteilung mit ausreichenden Reserven für Anschlüsse in der Zukunft verbaut. Auf Wunsch sogar mit einer extra Einbausteckdose, um eine WLAN- Bridge für eine moderne Messeinrichtung direkt im Schrank verstecken zu können.

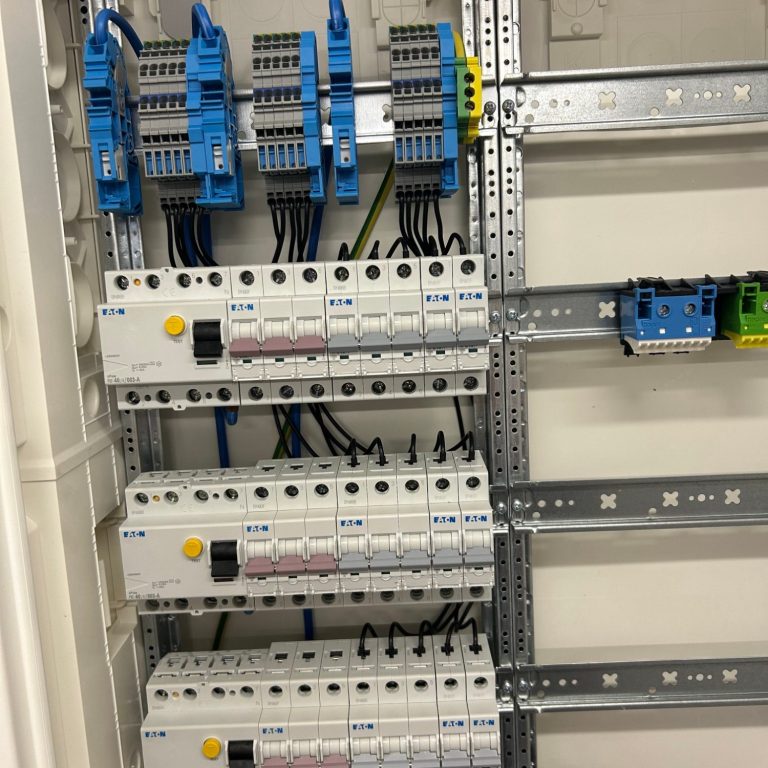

Der gesamte Schrank wurde fertig vor verdrahtet innerhalb kurzer Zeit aufgehangen durch den Einbau einer Übergabeklemmleiste. So wurde die stromlose Zeit im Haus auf eine minimale Zeit von ein paar Minuten begrenzt.
Natürlich durfte auch eine anständige Dokumentation inklusive Schaltplänen nicht fehlen.
Eine Unterverteilung für die Werkstatt
In einem Industriebetrieb wurde eine neue Werkstatt eingerichtet. Für diese Werkstatt wurde eine eigene Unterverteilung gewünscht, welche 3 Drehstromsteckdosen mit 32A sowie 3 Drehstromsteckdosen mit 16A alle mit kombinierten Schuko Steckdosen sowie mehrere einzeln abgesicherte Schuko Dosen versorgt.
Auch dieser Schrank wurde vor verdrahtet, das ein anklemmen an der Übergabeleiste in kürzester Zeit erledigt war. Zudem sind die verwendeten Installationsklemmen sehr übersichtlich, sodass man direkt auf den ersten Blick sehen kann, was zusammen gehört.
Anregungen
Im Aufbau
Hier folgt bald noch mehr.
